前端白屏检测：SDK的设计与实现

前言

前端白屏指页面在加载过程中长时间无法正常展示内容，内容区空白，使用户无法进行查看、保存等一切操作，这是非常严重的问题。如果能尽早检测到白屏问题，就可以及时处理，避免或降低负面影响。

白屏的检测手段有两种。一是真实用户端的检测，通过接入白屏检测SDK实现，无法在用户端白屏报错前发现问题，是被动监控的方式；另一种是自动化检测，在团队内部通过自动化工具模拟用户行为主动检测，可以提前发现问题。

本文为前端白屏检测的上篇，主要讲真实用户端的检测，即SDK的设计与实现。

白屏的表现与原因

白屏的通常表现为:

1. 页面空白或仅显示背景色，没有实际内容

2. 页面一直展示骨架屏，包括页面loading状态

3. 页面只展示导航菜单，内容区空白，包括微前端或iframe嵌套子页面的场景

导致白屏的原因分两种：资源加载错误、代码执行错误。

检测方案对比

通过以上对比发现，采用「页面关键点采样对比」的实现方案较好。

需要注意的是，对于主应用内嵌入的iframe的场景，因为每次采样取到的都是整个iframe元素，所以无法在主应用侧判断iframe是否白屏，需要在iframe应用内接入白屏检测SDK。

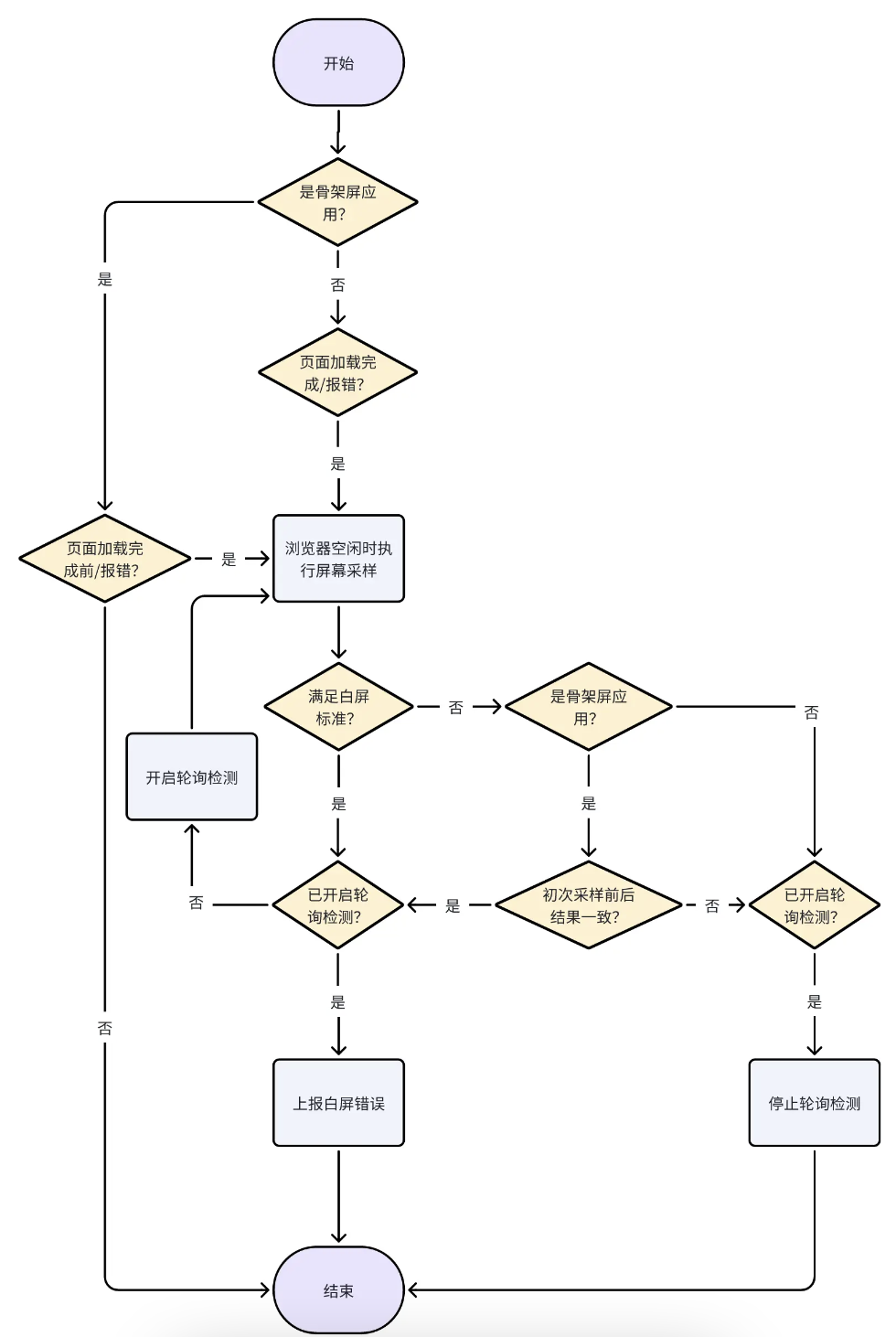

流程图

数据采集

屏幕采样点选取

采样点的选取有三种方式：垂直采样、交叉采样、垂直交叉采样。

垂直采样

交叉采样

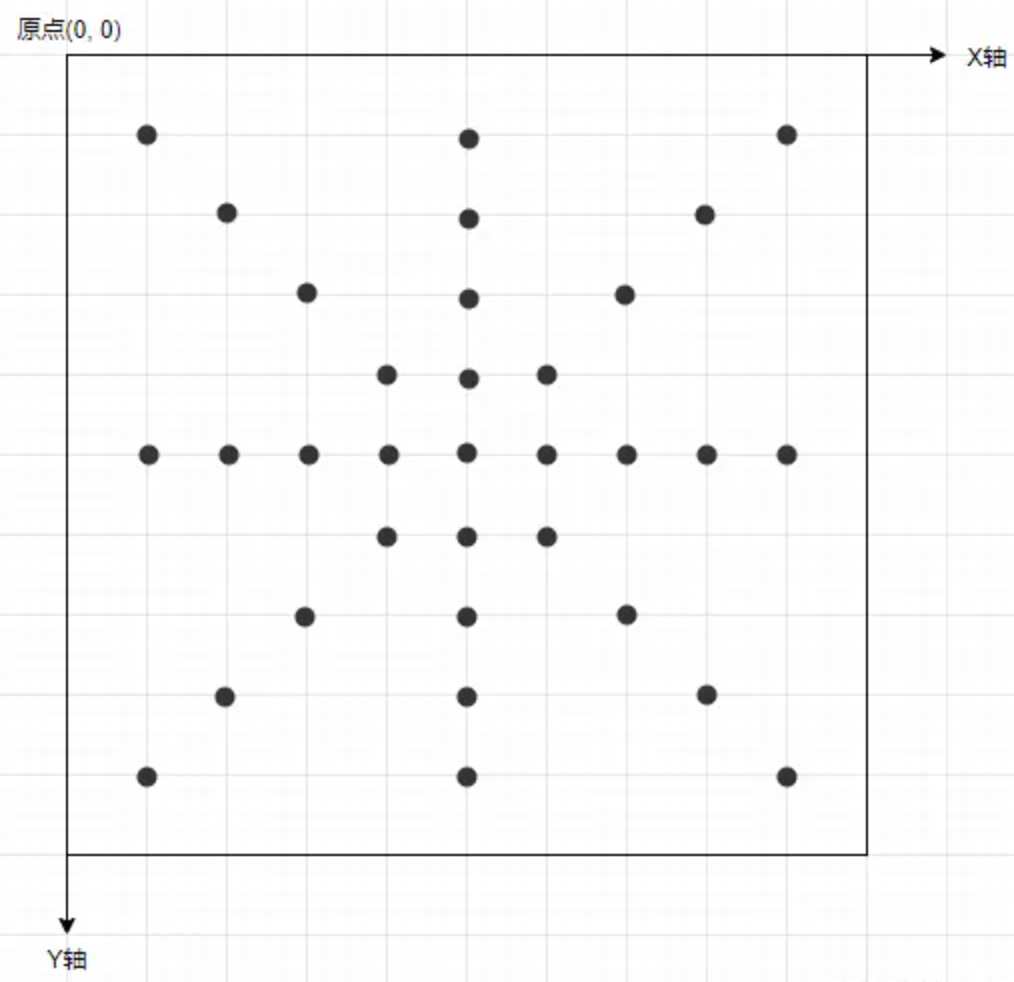

垂直交叉采样

很明显，采样点越多判断越准确，但计算量稍大一点，不过我们利用requestIdleCallback在浏览器空闲时计算。因此，我们选择垂直交叉的采样方式。

白屏的判断标准与检测时机

有骨架屏和无骨架屏应用的检测方式不一样，检测时机也有细微差别。

无骨架屏场景

检测时机

1. document.readyState在complete时或load事件触发时
2. 全局error事件触发时
3. 全局unhandledrejection事件触发时

检测方式

初始化SDK时，我们需要配置哪些是根容器，如果根容器为空则说明是白屏。

具体实现方式为，根据屏幕的宽度（window.innerWidth）和高度（window.innerHeight）算出每个采样点的具体坐标，再用elementsFromPoint获取每个坐标的 dom 元素，对比获取的元素是否为配置的根容器元素。

仔细想一下，上面的判断方式其实会有问题。

因为在 微前端与iframe场景 下，子应用白屏时，应该也需要上报才对。如果按上述方式判断，主应用（一般包含导航或者一级菜单）如果没有白屏，子应用永远不会被检测出白屏。因此，需要兼容此类场景。

兼容方式也很简单，我们只要判断内容区内的采样点满足白屏条件即可。大部分后台类的应用，会有顶部导航或左侧的一级菜单，因此我们选定右下方为内容区。

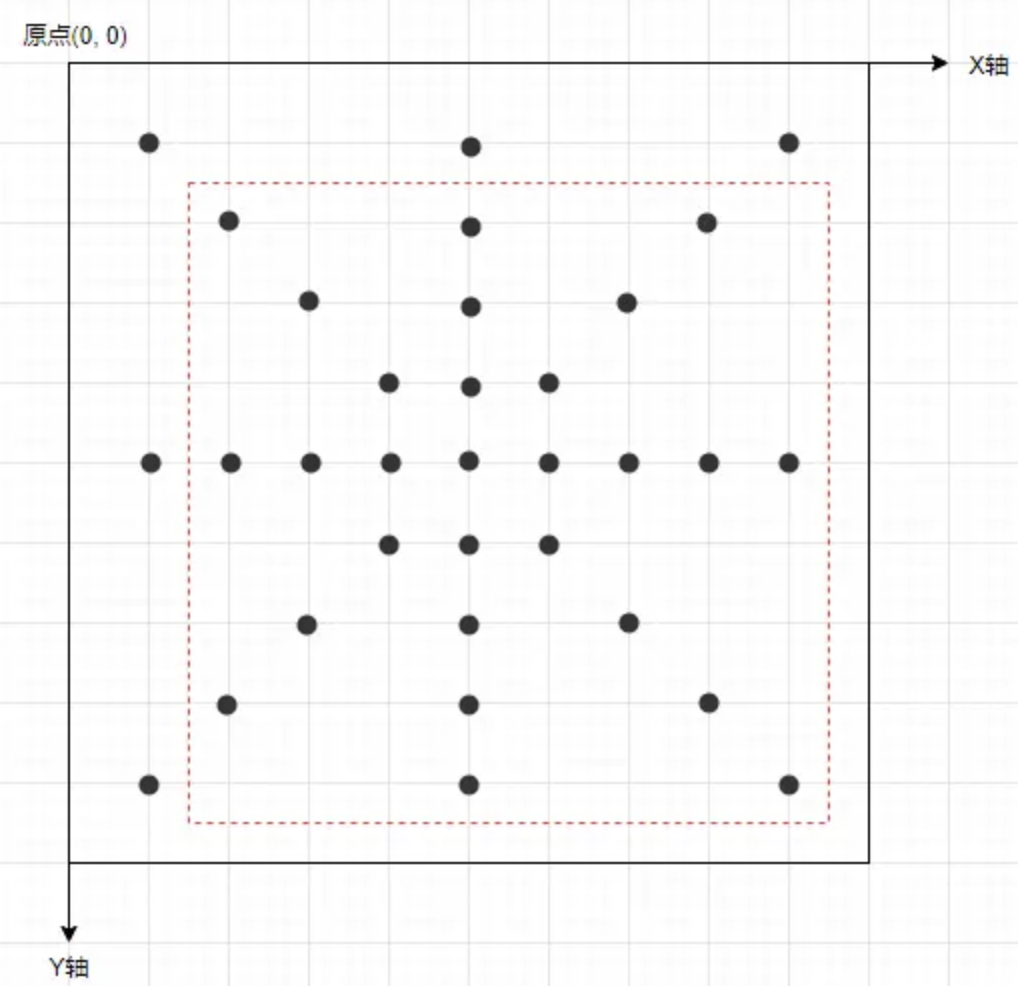

如上图所示，整个屏幕共33个采样点，其中内容区有28个。简单起见，检测白屏时，我们判断空白的采样点是否大于等于28个。采样点坐标的获取如下：

 1for (let i = 1; i <= 9; i++) {
 2  // x轴采样点
 3  const xElements = document?.elementsFromPoint((window.innerWidth * i) / 10, window.innerHeight / 2);
 4  // y轴采样点
 5  const yElements = document?.elementsFromPoint(window.innerWidth / 2, (window.innerHeight * i) / 10);
 6  // 上升的对角线采样点
 7  const upDiagonalElements = document?.elementsFromPoint(
 8    (window.innerWidth * i) / 10,
 9    (window.innerHeight * i) / 10,
10  );
11  // 下降的对角线采样点
12  const downDiagonalElements = document?.elementsFromPoint(
13    (window.innerWidth * i) / 10,
14    window.innerHeight - (window.innerHeight * i) / 10,
15  );
16
17  if (this.isContainer(xElements[0] as HTMLElement)) emptyPoints++;
18
19  // 中心点只计算一次
20  if (i !== 5) {
21    if (this.isContainer(yElements[0] as HTMLElement)) emptyPoints++;
22    if (this.isContainer(upDiagonalElements[0] as HTMLElement)) emptyPoints++;
23    if (this.isContainer(downDiagonalElements[0] as HTMLElement)) emptyPoints++;
24  }
25}
26

有骨架屏场景

检测时机

1. document.readyState在complete之前

2. 全局error事件触发时

3. 全局unhandledrejection事件触发时

检测方式

如果应用内有骨架屏，继续用无骨架屏应用的白屏检测方式已经无法判断白屏，因为骨架屏也是有效的 dom 元素。

有骨架屏应用的检测方式为：对比初次采样前后获取的 dom 元素是否一致。因为在页面加载完成前可能已经渲染完骨架屏，为了获取对照组数据，初次采样的时间要在页面加载完成前。

 1// 项目有骨架屏
 2if (this.isSkeletonApp) {
 3  if (document.readyState !== 'complete') {
 4    this.idleCallback({
 5      type: 'beforeComplete',
 6      message: '骨架屏场景白屏',
 7    });
 8  }
 9} else {
10  // 页面加载完毕
11  if (document.readyState === 'complete') {
12    this.idleCallback({
13      type: 'complete',
14      message: '页面加载完毕白屏',
15    });
16  } else {
17    window.addEventListener(
18      'load',
19      this.idleCallback.bind(this, {
20        type: 'load',
21        message: '页面加载完毕白屏',
22      }),
23    );
24  }
25}
26
27window.addEventListener('error', (e) => {
28  this.idleCallback({
29    type: e.type,
30    message: e.message,
31    filename: e.filename,
32    lineno: e.lineno,
33    colno: e.colno,
34  });
35});
36
37window.addEventListener('unhandledrejection', (e) => {
38  this.idleCallback({
39    type: e.type,
40    reason: e.reason,
41    message: 'Promise未捕获的错误',
42  });
43});
44

数据上报

检测出白屏问题后，就要上报白屏信息到数据后台了。一般数据后台需要有数据清洗、存储、消费、告警等功能。此外，还需要区分不同的产品与环境，控制上报数据并发量、上报用户浏览器信息、用户行为数据、方便排查问题的Sourcemap，告警方式与规则等细节问题。如果要将数据后台做的全面细致，实现成本是比较高的。

权衡投入产出比后，我们的数据后台复用了云音乐部门同事研发的前端错误监控平台Corona。我们要做的就是将上报白屏错误到Corona的逻辑，内置到白屏检测SDK中。

SDK的接入方式

SDK支持以外链方式接入前端应用，除云音乐的Corona puzzle脚本外，不依赖其他资源加载，一般只需要改动模板文件，不侵入业务代码。

SDK API

配置项

方法

通过外链接入

只需要在模板文件内，通过外链script引入白屏检测SDK及其依赖的Corona SDK即可。

总结

本文首先介绍了前端白屏表现、白屏原因，以及修复白屏问题的业务价值。然后对比几种常见的白屏检测方案，并介绍了采样点检测方案的具体实现，包括采样点如何选取、白屏的判断标准与检测时机、微前端与iframe场景的兼容等。

白屏检测工具完善现有的质量保障体系。使我们能尽早发现、及时处理白屏问题，减少线上重大故障几率，降低白屏问题对客户的负面影响。下一篇文章将介绍如何自动化的检测白屏，模拟用户的行为，主动发现问题。
